全周圧延スチールエンドレスベルト(DRタイプ)

エンドレス突合せ溶接後の熱処理工程にて溶接部・母材部の組織を均一化させた後、リング圧延する事で、接合段差がなく、精密駆動に適したシームレス化されたベルトに仕上げています

※全周圧延スチールエンドレスベルト製造設備オーバーホールのお知らせ

全周圧延スチールエンドレスベルト(DRタイプ)

特徴
  • 超薄肉のベルト厚のためコンパクト設計
  • 他の伝達機構(タイミングベルト)に比べ、送りムラや振動、バックラッシが無く、高精度の動力伝達が行える
  • シームレス化されたベルトの為、小プーリでの使用が可能
  • 全周長を特殊圧延(全周圧延)しているため全長にわたって物性のムラがなく長寿命のシームレス化されたベルト
  • 音が静かで、スピードUPが可能
  • ステンレスなのでリサイクルが可能で環境にやさしい
  • 金型など初期投資なく、1本から製作可能
全周圧延タイプのスチールベルトは次のように製造しています

全周圧延タイプのスチールベルトは次のように製造しています

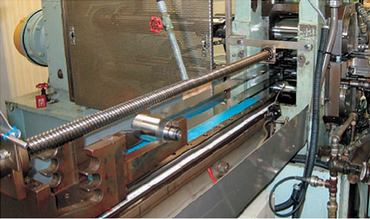

全周圧延機

全周圧延機

リング圧延と冷間化工事の結晶粒の変化

裁断後、長さ1/2、厚さ2倍の素材を溶接してエンドレスにします。 全体を熱処理し、溶接部も組織を母材と同じにします。 リング圧延機にて厚さを1/2まで圧延します。 周長は2倍になり、仕上がります。

材質

高張力ステンレス鋼

用途
  • プリンタ等の印刷機内の紙送り動力伝達
  • X~Yテーブルの駆動
  • 光学機器、検査・測定機内の精密駆動
  • 軽搬送コンベヤ用
  • ニッケル電鋳ベルトの代替え用
製作範囲

DRベルト制作可能範囲表 ※上記以外の寸法をご希望の場合はお問い合わせください
※周長、幅の組み合わせによっては加工不可のものもございます

全周圧延スチールエンドレスベルトDRタイプの型式説明

型式例:DR188S-008-15-550

記号 意味
D Dymcoの「D」です
R Rollingの「R」です
188 鋼種、SUS304です
S 一般的バネ鋼より強靭でSuperの「S」です
008 ベルト板厚(mm)です(表記例 0.08mm→008、0.15mm→015)
15 ベルト幅(mm)です
550 ベルト周長(mm)です
